SDR ย่อมาจากอะไรในท่อ? คู่มือฉบับสมบูรณ์

ส.ร ย่อมาจากอะไร?

ส.ร. ย่อมาจาก อัตราส่วนขนาดมาตรฐาน และเป็นหนึ่งในข้อกำหนดแรกที่วิศวกรตรวจสอบเมื่อเลือกท่อพลาสติกสำหรับโครงการ ตัวเลขจะบอกคุณว่าเส้นผ่านศูนย์กลางภายนอกของท่อสัมพันธ์กับความหนาของผนังอย่างไร ซึ่งจะเป็นตัวกำหนดว่าท่อสามารถรับแรงดันได้อย่างปลอดภัยเท่าใด ตัวอย่างเช่น ท่อที่มีเครื่องหมาย ส.ร 11 มีเส้นผ่านศูนย์กลางภายนอกที่มากกว่าความหนาขั้นต่ำของผนังถึง 11 เท่า

คำนี้ปรากฏอยู่ตลอดเวลาทั่วทั้งข้อกำหนดเฉพาะของน้ำ แก๊ส ท่อระบายน้ำทิ้ง และท่ออุตสาหกรรม โดยเฉพาะท่อแรงดัน HDPE และ PVC ผู้ผลิตที่ผลิตก ผลิตภัณฑ์ท่อ HDPE ครบวงจร โดยทั่วไปแล้วจะแสดงรายการ SDR ควบคู่ไปกับเส้นผ่านศูนย์กลางท่อและระดับความดัน เนื่องจากค่าทั้งสามรวมกันจะกำหนดว่าท่อได้รับการจัดอันดับให้ทำอะไร

วิธีการคำนวณ SDR

สูตรเบื้องหลัง SDR นั้นตรงไปตรงมา:

SDR = เส้นผ่านศูนย์กลางภายนอก KW ความหนาของผนังขั้นต่ำ

ใช้ท่อที่มีเส้นผ่านศูนย์กลางภายนอก 4.5 นิ้ว และความหนาของผนังขั้นต่ำ 0.409 นิ้ว หารทีละส่วนและผลลัพธ์คือ 11 ดังนั้นท่อจึงจัดเป็น SDR 11 เปลี่ยนความหนาของผนังเป็น 0.265 นิ้วบนเส้นผ่านศูนย์กลางเดียวกันนั้น และ SDR จะเพิ่มขึ้นเป็น 17 ไม่มีการเปลี่ยนแปลงเส้นผ่านศูนย์กลางภายนอกเลย มีเพียงผนังเท่านั้นที่ทำ และตัวแปรเดียวนั้นคือสิ่งที่หมายเลข SDR รวบรวม

เหตุใด SDR จึงมีความสำคัญต่อประสิทธิภาพของท่อ

SDR ไม่ได้เป็นเพียงฉลากบอกขนาด แต่ยังเป็นตัวบ่งชี้โดยตรงว่าท่อสามารถรับแรงดันภายในได้มากเพียงใด ความสัมพันธ์ดำเนินไปในทิศทางเดียวที่ชัดเจน: ค่า SDR ที่ต่ำกว่าหมายถึงผนังที่หนากว่าเมื่อเทียบกับเส้นผ่านศูนย์กลางของท่อ และผนังที่หนากว่าจะรองรับแรงดันที่สูงกว่า ตัวเลข SDR ที่สูงขึ้นหมายถึงผนังที่บางกว่า ความจุแรงดันต่ำ และโดยทั่วไปแล้วท่อจะเบากว่าและมีราคาถูกกว่า

นี่คือเหตุผลว่าทำไมท่อสองท่อที่มีเส้นผ่านศูนย์กลางต่างกันแต่ SDR เดียวกันจึงมีระดับแรงดันเท่ากัน ตราบใดที่ท่อทั้งสองทำจากวัสดุเดียวกัน ท่อ HDPE SDR 11 ขนาด 2 นิ้ว และท่อ HDPE SDR 11 ขนาด 12 นิ้ว ได้รับการจัดอันดับสำหรับแรงดันใช้งานเท่ากัน เนื่องจากอัตราส่วนระหว่างผนังต่อเส้นผ่านศูนย์กลางคงที่ ความสม่ำเสมอนั้นเป็นส่วนหนึ่งของสิ่งที่ทำให้ ท่อโพลีเอทิลีนความหนาแน่นสูงเพื่อการกระจายน้ำ ระบุได้ง่ายทั่วทั้งระบบที่มีขนาดท่อผสม

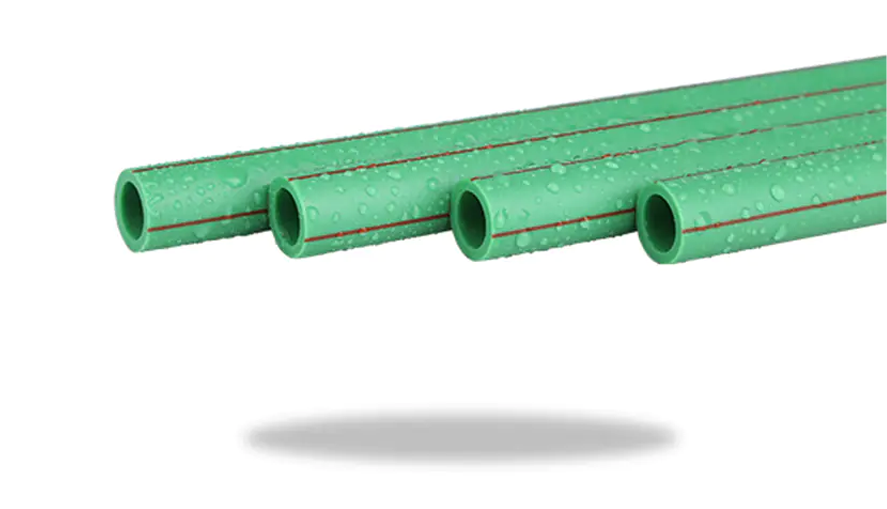

ความหนาของผนังที่ขับเคลื่อนโดย SDR ก็ส่งผลต่อความแข็งเช่นกัน ท่อที่มี SDR ต่ำกว่าจะต้านทานการโก่งตัวภายใต้ภาระของดินและการรับน้ำหนักของการจราจรได้ดีกว่าท่อที่มี SDR สูงแบบผนังบาง ซึ่งมีความสำคัญสำหรับการติดตั้งแบบฝัง ตรรกะเดียวกันนี้ขยายไปถึงระบบท่อพลาสติกอื่นๆ ด้วย ความแข็งแรงทางกลและความต้านทานแรงอัดของท่อ PPR เป็นไปตามความสัมพันธ์ระหว่างความหนาของผนังที่เทียบเคียงได้

SDR กับ DR: อะไรคือความแตกต่าง

SDR และ DR ได้รับการคำนวณในลักษณะเดียวกันและอธิบายความสัมพันธ์ทางกายภาพที่เหมือนกัน แต่คำเหล่านี้ไม่สามารถใช้แทนกันได้ DR (อัตราส่วนขนาด) ใช้กับอัตราส่วนใดๆ ของเส้นผ่านศูนย์กลางภายนอกต่อความหนาของผนัง SDR อ้างอิงถึงอัตราส่วนที่อยู่ในชุดตัวเลขมาตรฐานที่กำหนดโดย ANSI โดยเฉพาะ: 9, 11, 13.5, 17, 21, 26 และ 32.5 แต่ละขั้นที่เพิ่มขึ้นในชุดนี้แสดงถึงความหนาของผนังที่ลดลงประมาณ 20% จากขั้นก่อนหน้า

มาตรฐานท่อบางประเภทใช้อัตราส่วนขนาดที่ไม่อยู่ในชุดนั้น ตัวอย่างเช่น ท่อพีวีซี AWWA C900 ผลิตใน DR 14, DR 18 และ DR 25 ซึ่งเป็นค่าที่เลือกเพื่อให้ถึงระดับแรงดันเฉพาะ แทนที่จะเป็นไปตามความก้าวหน้าของ ANSI ไปป์เหล่านั้นถูกเรียกว่าไปป์ DR ไม่ใช่ไปป์ SDR แม้ว่าคณิตศาสตร์พื้นฐานจะเหมือนกันก็ตาม ในการสนทนาในชีวิตประจำวัน คำศัพท์ทั้งสองถูกใช้อย่างหลวมๆ แต่ความแตกต่างมีความสำคัญเมื่อเขียนข้อกำหนดหรือเปรียบเทียบท่อกับวัสดุพลาสติกที่แตกต่างกัน ท่อ HDPE เปรียบเทียบกับท่อ PVC และท่อเหล็ก ในความแข็งแกร่งและความยืดหยุ่น

ค่า SDR ทั่วไปและการประยุกต์

ค่า SDR ไม่ใช่ทุกค่าที่เหมาะกับทุกงาน ตัวเลขที่ต่ำกว่าจะอยู่ในบริเวณที่มีความกดดันสูงสุด ตัวเลขที่สูงกว่าจะไปในกรณีที่โหลดเบาลงหรือไม่มีอยู่จริง

SDR 11 มองเห็นการใช้งานที่กว้างขวางเป็นพิเศษ เนื่องจากมีความสมดุลระหว่างความจุแรงดันกับต้นทุนวัสดุ และเป็นพิกัดมาตรฐานสำหรับท่อจ่ายก๊าซธรรมชาติส่วนใหญ่รวมถึงท่อจ่ายก๊าซธรรมชาติอื่นๆ อีกมากมาย ผลิตภัณฑ์ท่อ HDPE ออกแบบเพื่อการจ่ายก๊าซ . ในทางตรงกันข้าม ท่อที่มีพิกัด SDR 26 หรือ 32.5 จะแสดงอยู่ในระบบระบายน้ำที่ป้อนด้วยแรงโน้มถ่วง โดยที่แรงดันภายในมีน้อยที่สุด และลำดับความสำคัญอยู่ที่ความคุ้มทุนมากกว่าความแรงของการระเบิด

วิธีการเลือก SDR ที่เหมาะสม

การเลือก SDR เริ่มต้นด้วยแรงดันใช้งานที่ท่อต้องรับมือ รวมถึงหัวยกระดับในระบบ จากนั้น ปัจจัยอื่นๆ สองสามประการมักจะผลักดันตัวเลือกไปสู่ตัวเลขที่ต่ำกว่าหรือสูงกว่า

• แรงดันไฟกระชากจากการหมุนเวียนของปั๊ม การปิดวาล์ว หรือการใช้หัวจ่ายน้ำ ซึ่งอาจเกินแรงดันในสถานะคงที่ชั่วคราว
• วิธีการติดตั้ง—การเจาะตามทิศทางและการระเบิดของท่อทำให้เกิดความเค้นดึงซึ่งมักเรียกร้องให้ผนังหนากว่าระดับแรงดันเพียงอย่างเดียวที่ต้องการ
• อุณหภูมิในการทำงาน เนื่องจากพิกัดแรงดันสำหรับท่อพลาสติกจะขึ้นอยู่กับอุณหภูมิอ้างอิงมาตรฐานและจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น
• การรับน้ำหนักภายนอกจากความลึกของการฝัง สภาพดิน และการจราจร ซึ่งส่งผลต่อความแข็งของแหวนที่ท่อต้องการ

ตามที่ คำแนะนำทางเทคนิคของสถาบันท่อพลาสติกเกี่ยวกับอัตราส่วนขนาด HDPE การจับคู่ SDR กับทั้งแรงดันและสภาวะการติดตั้ง ไม่ใช่แรงดันเพียงอย่างเดียว เป็นสิ่งที่ทำให้ระบบท่อทำงานได้ตลอดอายุการใช้งานการออกแบบ การวาง SDR ไว้ด้านหน้าจะช่วยหลีกเลี่ยงค่าใช้จ่ายที่ไม่ตรงกันกับอุปกรณ์ฟิตติ้งและอุปกรณ์ฟิวชันในสายการผลิต เนื่องจากข้อต่อ ข้อต่อ และเครื่องมือเชื่อมล้วนสร้างขึ้นตามช่วง SDR ที่เฉพาะเจาะจง หากต้องการดูให้กว้างขึ้นว่าพิกัดเหล่านี้เหมาะสมกับการเลือกท่อโดยรวมอย่างไร โปรดดูที่ ข้อดีและลักษณะการใช้งานของท่อโพลีเอทิลีนความหนาแน่นสูง .
